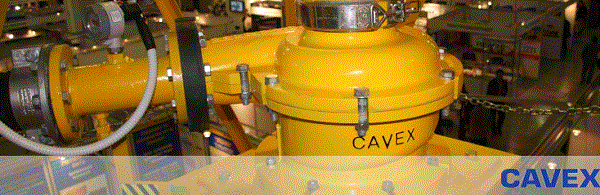

25.09.15. Гидроциклоны CAVEX для горнодобывающей промышленности Гидроциклоны разделяют компоненты рудной пульпы в жидкой среде, выполняя свою работу в тяжелых индустриальных условиях. Классификация, обезвоживание, дешламация минералов провоцируют быстрый износ оборудования. Уникальная конструкция гидроциклона CAVEX обеспечивает промышленным аппаратам высокую гидравлическую мощность, максимальную производительность, эксплуатационную долговечность.
Назначение и принцип действия гидроциклона CAVEX
В отличие от вибрационных грохотов, сортирующих рудные материалы только по фракциям, гидроциклоны CAVEX классифицируют их по размерам и по признаку однородности. На параметры разделения твердых частиц под действием гравитационной и центробежной сил влияют следующие факторы:
- вязкость жидкости;
- концентрация твердых частиц;
- относительная плотность обрабатываемого материала;
- форма зерен;
- устойчивость давления при непрерывной подаче.
Спиральная геометрия входного участка задает потоку движение циркуляционного характера с круговой симметрией. Ускоряясь, твердые частицы с высокой плотностью смещаются к стенкам корпуса и направляются в песковую насадку. Захваченные внутренним потоком, легкие частицы поднимаются и попадают в сливную насадку. Они становятся пригодным сырьем для дальнейшего процесса обогащения.
Конусная конструкция аппаратов состоит из деталей корпуса, скрепленных посредством специальных зажимов. Они изготавливаются из высокотехнологичного волокнистого полимера DMC, стойкого к высокому давлению, износу и коррозии. Для изготовления корпусов с большими диаметрами используется углеродистая сталь.
Внутренняя сменная футеровка, в зависимости от модели, может быть выполнена из резины, керамики, металла, полимера. Все ее части рассчитаны на крепление в предназначенном месте корпуса, что дает возможность без особых усилий заменять изношенные фрагменты. Для повышения эффективности имеется возможность замещения резиновых элементов футеровки керамическими частями в области низа конуса и песковой насадки.
Модели гидроциклонов CAVEX
Основной модельный ряд представлен циклонами диаметром от 40мм до 800мм с углом конуса от 6 до 20 градусов. Эти параметры занесены в маркировку. В зависимости от типа внутреннего слоя аппараты подходят для сортировки материалов различного вида:
- с резиновой футеровкой – твердые породы, уголь, нефтеносные пески;
- с керамической футеровкой – тяжелые угольные среды, алмазы, фосфаты, железная руда;
- с футеровкой из легированного хромом железа – уголь, алмазы, железная руда;
- с уретановой футеровкой – уголь, фосфаты, железная руда.
Для промышленности в целом и обработки минерального песка предназначена серия Cavex G4 со сменным клином впускного отверстия. Гидроциклоны серии Cavex G3 предусматривают ремонт и замену футеровки, которая в условиях вакуума некоторых технологий может отделиться от корпуса. Мощный гидроциклон Cavex 700CVX позволяет с высокой пропускной способностью осуществлять классификацию, осушение, обесшламливание пород при добыче промышленных минералов, газификации угля, обогащении полезных ископаемых.
